Aplicação

Os cabos Conduspar Multiplexados 1kV são indicados para os circuitos secundários de distribuição de energia e ligação de consumidores em baixa tensão.

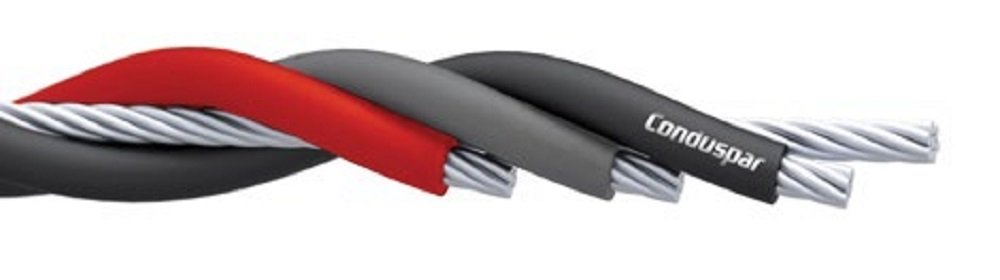

Construção

Condutor Fase: fios de alumínio 1350, encordoamento classe 2 compacto, conforme NBR NM 280.
Isolação: composto termofixo de XLPE (polietileno reticulado) resistente às intempéries.
Identificação:
1 fase: preta
2 fases: preta e cinza
3 fases: preta, cinza e vermelha
Condutor Neutro:
Alumínio CA: fios de alumínio 1350, têmpera H19, encordoamento redondo normal
Alumínio liga CAL: fios de alumínio liga 6201, têmpera T81, encordoamento redondo normal, conforme NBR 10298
Isolação do neutro: quando solicitado, em XLPE na cor azul clara.




Temperaturas de Operação

Em regime permanente: 90 °C
Em sobrecarga: 130 °C
Em curto circuito: 250 °C




Normas de Referência

ABNT NBR 8182 – Cabos de potência multiplexados autossustentados com isolação extrudada de PE ou XLPE, para tensões até 0,6/1 kV — Requisitos de desempenho
ABNT NBR NM 280 – Condutores de cabos isolados (IEC 60228, MOD)
ABNT NBR 10298 – Cabos de liga alumínio-magnésio-silício, nus, para linhas aéreas — Especificação




Acondicionamento

Em rolos de 100m ou bobinas, para seções até 25mm². Para as demais construções, em bobinas.




Dimensões Nominais

Cabos com Neutro em Alumínio – CA

Cabos com Neutro em Alumínio Liga 6201 – CAL
